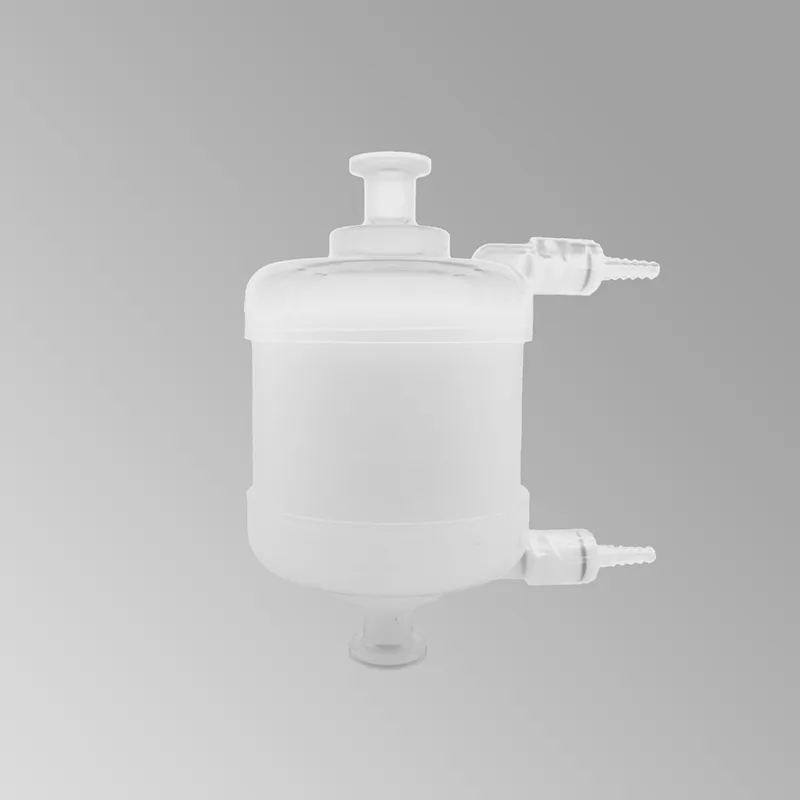

Капсульные фильтры общего применения TC с гидрофобной мембраной из ePTFE

Получите расценки на капсульные фильтры общего применения TC с гидрофобной мембраной из политетрафторэтилена от MS для компактной поточной фильтрации газов и растворителей, где ограничения по пространству и упрощенная установка являются приоритетами. Термически скрепленная капсула из эПТФЭ обеспечивает гидрофобные характеристики и химическую стойкость в компактном формате, идеально подходящем для использования в приборном воздухе, на пилотных установках и в лабораториях.

Отправить запрос

Описание продукта

MS является профессиональным производителем гидрофобных мембран из ePTFE для капсульных фильтров TC общего назначения. Стандарт соединения TC (tri-clamp) подходит для сантехнической арматуры на фармацевтических, пищевых и биотехнологических предприятиях. Гидрофобная мембрана из ePTFE обеспечивает ту же химическую стойкость и защиту от влаги, что и более крупные форматы, но занимает меньше места, что упрощает интеграцию в существующие системы и мобильное оборудование.

Руководство по применению: где помогает компактный формат

Воздух лабораторных приборов: фильтрация в месте использования защищает аналитические детекторы от твердых частиц и влаги.

Подача газа на пилотную установку: небольшая занимаемая площадь подходит для нескольких точек использования в системах, смонтированных на раме.

Вентиляция малых сосудов: компактная стерильная вентиляция для реакторов и сосудов для хранения.

Портативное оборудование: легкое, легко заменяемое в полевых условиях без специальных инструментов.

Руководство по выбору: компактный или полноразмерный TC

Выбирайте компактный формат TC, когда пространство ограничено, расход небольшой или приложение находится в точке использования.

Выбирайте полноразмерную капсулу, если требуется более высокая производительность или более длительные интервалы замены.

Материалы конструкции

Фильтрующая мембрана: ePTFE (однослойная).

Медиа-поддержка: Полипропилен

Торцевые крышки: Полипропилен

Внутренний сердечник: Полипропилен

Внешняя клетка: Полипропилен

Метод запечатывания: Термическое скрепление

Капсула Целостность

Минимальное давление разрыва: 123,5 фунтов на квадратный дюйм (8,5 бар изб.)

Санитарная обработка/стерилизация

Фильтрованная горячая вода 90°C (194°F), 30 мин, несколько циклов, прямой поток не более 3 фунтов на квадратный дюйм.

Автоклав 121°C (250°F), 30 мин, несколько циклов.

Согласие

Пластик класса VI USP, 121°C, FDA 21 CFR и EU 10/2011.

Целостность (смачиваемая водой мембрана)

Размер пор	Баббл-Пойнт/IPA
0,1‌мкм	1,7 бар (изб.)
0,2‌мкм	1,1 бар изб.
0,45‌мкм	0,6 бар изб.
1,0‌мкм	0,4 бар изб.
3,0‌мкм	0,1 бар изб.
5,0‌мкм	0,07 бар изб.

Типичный расход, 1 дюйм TC, 2,5 дюйма

Информация для заказа

Чтобы заказать капсульные фильтры TC общего назначения с гидрофобной мембраной из политетрафторэтилена, укажите размер пор, тип соединения (1 дюйм TC или 2,5 дюйма) и количество, включая тип газа, скорость потока и давление для подтверждения конфигурации.

Размер пор

Область

Вход

Выход

ПТФЭ

001=0,1 мкм

002=0,2 мкм

004=0,45 мкм

006=0,65 мкм

010=1,0 мкм

030=3,0 мкм

050=5,0 мкм

В=550см²

S=1150см²

L=2450см²

4N=1/4"NPT-наружная резьба

6N=3/8" NPT-наружная резьба

8N=1/2"NPT-наружная резьба

8G=1/2"BSP-наружная резьба

4NF=1/4"NPT-F

6NF=3/8"NPT-F

4C=1/4" Swagelok

5C=5/16" Swagelok

6C=3/8" Swagelok

8C=1/4" Swagelok

4Q=1/4"CPC ПЛК-папа

4QF=1/4"CPC ПЛК-Swagelok

M4H = 1/4 дюйма, несколько штуцеров для шланга

M6H=3/8" несколько шланговых штуцеров

6H=3/8" Шланговый штуцер

8H = штуцер для шланга 1/2 дюйма

SH=1/4"-3/8" ступенчатый штуцер для шланга

1Т=1" ТК

МТ=0,5" ТК

FL=женский луэрлок

КШ=1/4"-1/2" многоступенчатый

шланг
